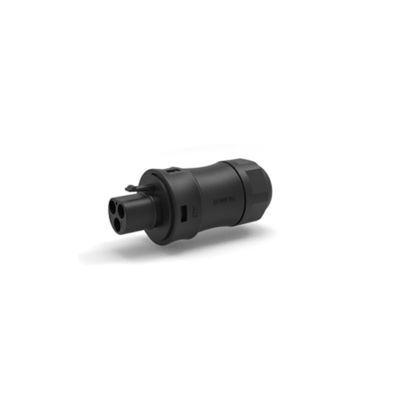

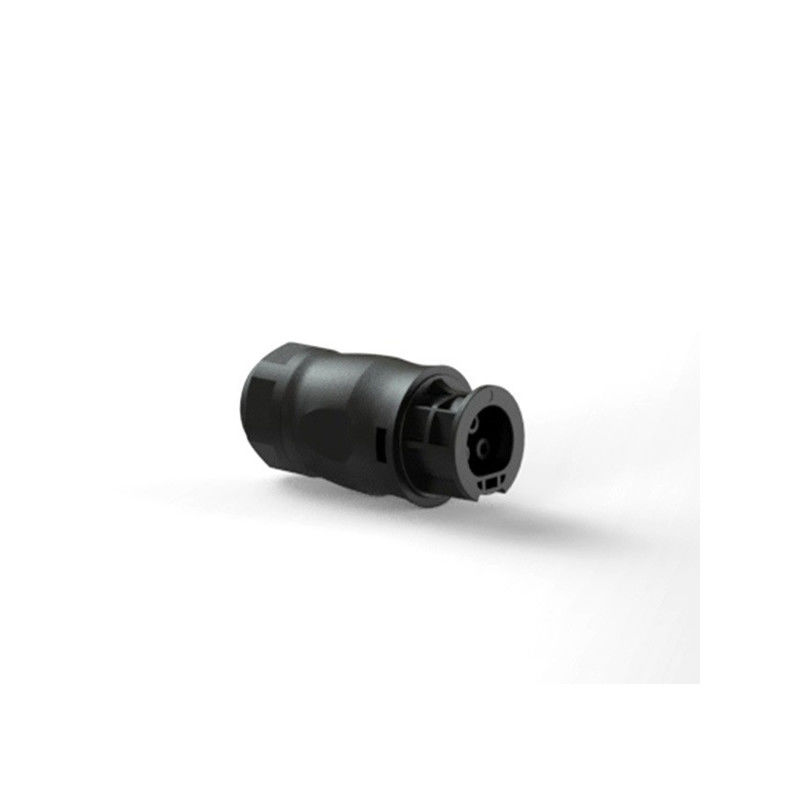

IP67防水性能、500V AC定格、3芯設計の太陽光発電マイクロインバーター用電源コネクタ

ブランド名: Cablein
モデル番号: CB-Q28
MOQ: 1pcs
価格: Price Can Contact With Our Sales
パッケージの詳細: 高品質の輸出用紙箱
支払条件: T/T、ウェスタンユニオン
詳細情報
製品の説明
詳細情報
起源の場所:
シェンゼン 中国
証明:
CE, ROHS, TUV , ETL
接続モデル:
プッシュロック
コネクターの設計:
Weipuのコネクター
製品詳細:
2ピン 防水外用電源接続器
動作温度:
-40℃～105℃
コウイング:
ねじ込みカップリング
IPグレード:
IP67
耐久性:
≥500 交尾&解交サイクル
接続モード:
すばやくバヨネット接続
ハイライト:

マイクロインバーター電源コネクタ 防水

,

防水 男性と女性の接続器

,

3コア 男性と女性のコネクタ

製品の説明
マイクロインバーター用電源コネクタ - 防水三芯オスコネクタとメスコネクタ
製品概要
Q28オスコネクタとメスコネクタ三芯光起電力ソーラーマイクロインバーター防水電源コネクタは、高度な防水保護と安定した三芯電力伝送により、太陽光発電システムにおける信頼性の高い電力接続を保証します。
主な仕様
ピンオプション: 2/3/4/5/7/9/12 オス/メス
定格電流: 最大20A
材質: PA66ナイロン
接続タイプ: ネジなし防水コネクタ
動作電圧: 500V
電線アセンブリ: はんだ付けまたはネジ止め
UV耐性: 屋外定格
ケーブルジャケットOD: 4.5-9.2mm
技術データシート
型番 CB-Q28-2P CB-Q28-3P CB-Q28-4P CB-Q28-5P CB-Q28-7P CB-Q28-9P CB-Q28-12P
ピン 2ピン 3ピン 4ピン 5ピン 7ピン 9ピン 12ピン
電線接続 - 圧着 ✓ ✓ ✓ ✓ ✓ ✓ ✓
電線接続 - ロック ✓ ✓ ✓ ✓ * * *
コンタクトメンバー - 圧着ワイヤ φ2.7*2 φ2.7*3 φ2.7*4 φ1.8*5 φ1.8*7 φ1.0*9 φ1.0*12
コンタクトメンバー - ロックワイヤ φ2.4*2 φ2.4*3 φ2.4*4 φ1.8*5 * * *
性能仕様:
適用電線ゲージ: 2.5-4 mm² (14-12 AWG) / 1-1.5 mm² (18-16 AWG) / 0.34-0.75 mm² (22-20 AWG)
定格電流: 20A / 10A / 5A
定格電圧: 500V AC / 500V AC / 250V AC
絶縁電圧: 2500V AC / 2000V AC / 1500V AC
接触インピーダンス: < 1 mΩ / < 3 mΩ / < 5 mΩ
温度上昇: 20A 30℃↓;25A 40℃↓;30A 50℃↓ / 10A 30℃↓;15A 40℃↓;20A 50℃↓ / 5A 30℃↓;7A 40℃↓;10A 50℃↓
絶縁抵抗: ≥ 1000 MΩ
機械的寿命: ≥ 1900回
周囲温度: -40～+85 ℃
高温エージング: 85 ℃ / 168 h
製品の利点

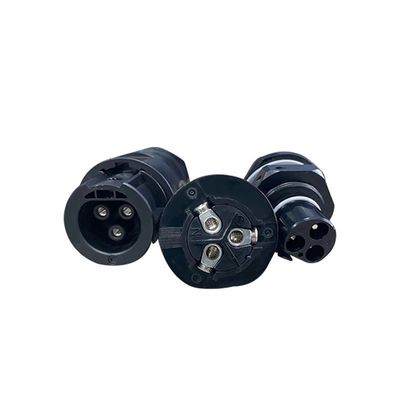

IP67防水性能、500V AC定格、3芯設計の太陽光発電マイクロインバーター用電源コネクタ 0
Q28オスコネクタとメスコネクタ三芯光起電力ソーラーマイクロインバーター防水電源コネクタは、太陽エネルギー接続における高度な技術を表しています。太陽光発電システム用に特別に設計されており、信頼性と効率的な電力伝送を保証します。
防水構造により、屋外環境に最適で、湿気や過酷な気象条件から保護します。三芯設計は安定した電力伝送を提供し、ソーラーマイクロインバーターの性能と安全性の両方を向上させます。
住宅用および商業用の太陽光発電設備の両方に適しており、このコネクタはセットアッププロセスを簡素化し、電力中断のリスクを最小限に抑えます。クリーンエネルギーをより利用しやすく、信頼性の高いものにする、シームレスな太陽エネルギーシステム運用をサポートする不可欠なコンポーネントです。
用途

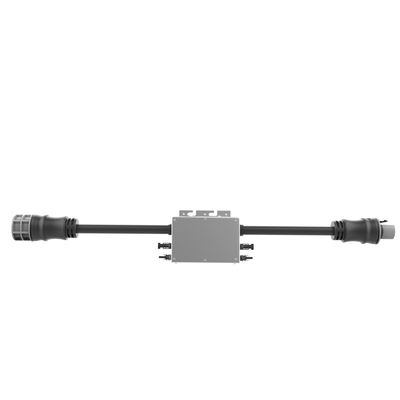

IP67防水性能、500V AC定格、3芯設計の太陽光発電マイクロインバーター用電源コネクタ 1
防水保護と信頼性の高い性能を必要とする光起電力ソーラーシステム、マイクロインバーター、および屋外電源接続に最適です。
よくある質問
Q: どのような種類の防水コネクタがありますか？
A: プライベートモールド設計とカスタムソリューションを含む、幅広い防水コネクタを提供しています。当社の製品ラインには以下が含まれます:
  • BC01溶接7芯オスプラグ（フランジ付きメスソケット）
  • アセンブリ防水コネクタ
  • オーバーモールド防水コネクタ
  • T型防水コネクタ
  • Y型カスタム防水コネクタ
  • 畜産および家禽産業用コネクタ
  • 新エネルギー防水コネクタ
  • ソーラーシステム防水コネクタ
Q: 製品の購入方法は？
A: オンラインまたはメールで当社の営業チームにお問い合わせください。以下をご提供ください:
  • 必要な定格電流と接点の数
  • 希望のアセンブリスタイル
  • ケーブル電線ゲージの仕様
  • ケーブル長と配送の希望
Q: 連絡方法は？
A: メール、電話、Skype、またはWhatsAppでお問い合わせください。8年以上の業界経験を持つ当社の専門の営業およびR&Dチームは、お客様の要件を迅速に理解し、効果的なソリューションを提供できます。ご質問がございましたら、お気軽にお問い合わせください。
